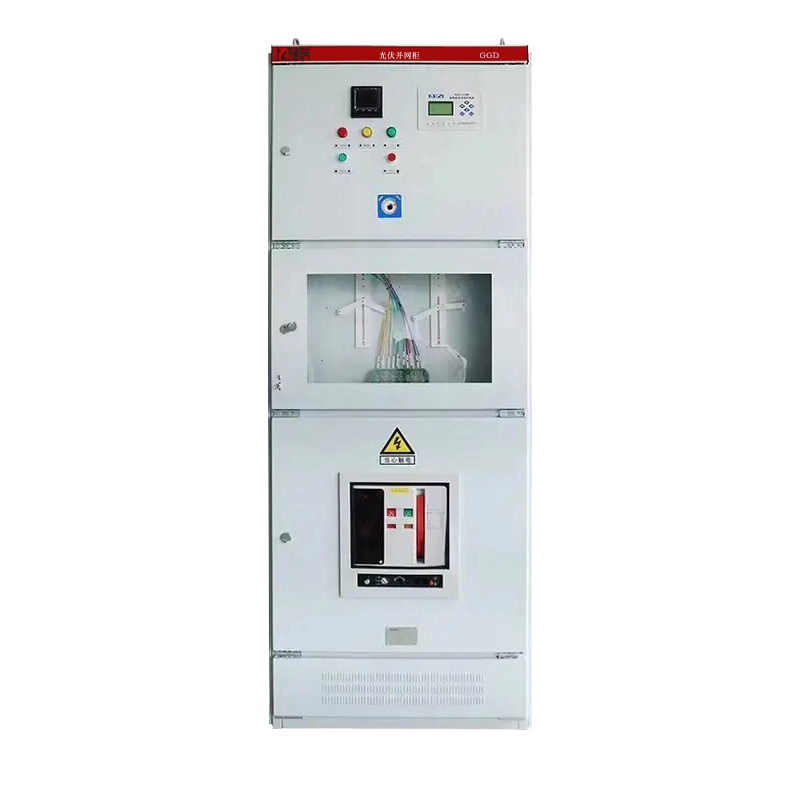

作為光伏電站的總出口存在于光伏系統中，是連接光伏電站和電網的配電裝置，可以保護、計量光伏發電的總量，方便故障檢修管理，提高發電系統的安全性和經濟效益。具備檢失壓分閘、檢有壓合閘、過流保護、過電壓保護、孤島保護、防逆流保護、諧波治理、無功補償?shù)热轿欢囗棻Ｗo功能，同時具備顯示光伏發電系統運行參數和狀態指示，被廣泛運用與光伏發電系統，與光伏并網逆變器配套使用可組成一套完整的光伏發電系統解決方案。主要用于交流400V低壓系統的分布式光伏發電項目，低壓光伏并網柜主要有防孤島保護裝置（還可加裝故障解列裝置、電能質量在線監測裝置）、隔離刀開關、并網斷路器、防雷器、溫濕度控制器、電能計量裝置和柜體等組成。柜型及柜體尺寸根據現場情況定做為MNS,GCS,GCK,GGD這幾種。

切具有：

 ·保護功能
防孤島裝置具有被動孤島檢測、有壓自動合閘、過欠壓保護、高低頻保護、逆功率保護等。
   ·自動并網
防孤島保護裝置具有失壓跳閘（電網失壓）和有壓自動重合閘功能，在電壓異常時跳閘，電壓回復正?？梢宰詣硬⒕W(wǎng)合閘。同時具備智能通訊功能，可以和后臺系統通訊組網，遠程操作斷路器分合閘，遠程查看并網柜各種電參量及開關位置信息。
   ·電度計量
壓光伏并網柜可以加裝計量倉，計量倉帶鉛封裝置，可以有效防止竊電。計量倉內可以安裝計量裝置和負控裝置（一般當?shù)毓╇娋痔峁?，可以很好的記錄發電量情況。

近些年來，光伏發展迅速，作為新能源的領軍產業， 逐漸的走到我們的生活中。其中地面光伏主要安裝在山地、沙漠、隔壁等地區，充分利用荒涼的土地。而分布式光伏電站主要安裝在屋頂、樓頂或者廠房農業大棚頂部。

相對于地面集中式光伏電站，分布式光伏發電站規模比較小，但是比較分散，一般情況并網電壓等級為380V，在這種低壓并網的情況下，一般在二次微機保護這方面涉及的比較少，通常情況下分布式光伏電站使用的微機保護就是防孤島保護裝置，該裝置安裝在并網柜中。為此分布式并網柜的使用在分布式光伏電站中使用的比較廣泛。

       1、保護功能：設備具有過電壓 (跳閘)、低電壓(跳閘)、 頻率過高(跳閘) 、頻率過低(跳閘)、頻率突變(跳閘)、逆功率(跳閘)、外部聯跳1(跳閘)、外部聯跳2(跳閘)、系統失電(跳閘)、頻率突變閉鎖低頻(跳閘)、有壓自動合閘(跳閘)、模擬跳閘(跳閘)等光伏并網防孤島保護功能。

　　2、防雷功能：光伏并網柜自帶有3 1防雷器，可以有效的防止雷擊等自然災害的侵害。

　　3、自動智能并網功能：并網柜防孤島保護裝置和并網開關配合，具有失壓跳閘和檢有壓合閘功能，在光伏電站本側和電網側不正常的時候跳開，一切恢復正常的時候可以自動恢復并網，不需要人工！也可以和監控進行通訊，遠方操作并網開關的分合閘。

　　4、電度計量功能：分布式光伏并網柜可以根據用戶需要加裝置電度表和計量裝置，可以很好的記錄出發電量和送電量等相關情情況。

海拔高度          ≤1000m

最高環境溫度      + 40℃

最低環境溫度      －25℃

最大日溫差        30℃

戶相對濕度      日平均值≤95%，月平均值≤90%

耐地震能力

地面水平加速度0.2g；垂直加速度0.1g同時作用。采用共振、正弦、拍波試驗方法；激振5次，每次5波，每次間隔2s。安全系數不小于1.67。

系統額定頻率     50Hz

外絕緣爬電比距   戶≥20 mm/ kV

運輸應滿足工程環境條件下的存儲運輸要求。
