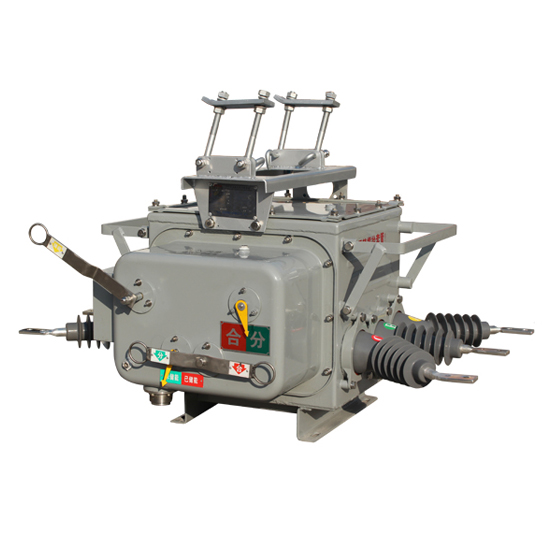

ZW20A-12型戶外高壓交流真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。它采用真空滅弧和SF6氣體作為絕緣介質，是ZW20-12型柱上真空斷路器改進型產品。箱體采用了引進日本東芝公司VSP5的氣體密封，防爆，絕緣結構技術，進出線導管也進行了密封性能改進,整體密封性能優良，內部充裝的SF6氣體不泄漏，不受外界環境影響，其彈簧操作機構進行了小型化設計和可靠性和穩定性優化，采用直動鏈條主動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧操作機構提高了好幾倍：主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小，溫升低。所以，ZW20A-12型戶外柱上真空斷路器是一種免維護產品，是柱上斷路器中的佳品。

1、周圍空氣溫度：-40℃~+40℃；日溫差：日溫變化不大于25℃； 根據SF6氣體物質性質，當環境溫度在-40℃時，如箱體內部氣壓為0.05Mpa，此時SF6仍為氣態，保證產品正常工作。(當環境溫度-40℃，表壓為0.05Mpa時，SF6液化點為-55℃；零表壓，SF6液化點不會超過-60℃)。

2、風速不大于35m/s；

3、無易燃、爆炸危險、強烈化學腐蝕物(如各種酸、堿或濃煙等)和劇烈振動的場所。

4、海拔：≤1000m；

5、覆蓋厚度：10mm；

6、空氣污穢程度：IV級；

7、地震烈度：≤7度；

8、電網中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。

ZW20A-12較ZW20-12還增加了過流保護、機構彈簧儲能指示，并配備航空插座作二次電氣連接，便于與智能化控制器相結合。優良的電氣和機械性能，使ZW20A-12型戶外柱上真空斷路器得到廣泛應用。主要用于開斷、關合10kV電力系統的負荷電流及短路電流，適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于電網頻繁操作的場所。本產品與控制器配套，具有良好的重合閘功能，能滿足配電自動系統要求。

本產品主要符合以下標準：

GB1984 高壓交流斷路器

GB/T11022 高壓開關設備及控制設備標準的共用技術條件
