景觀型地埋式箱式變電站是近年來從國外引進的一種新型景觀型箱式變電站，地埋式箱變占地面積只有傳統箱變的30%，噪音及電磁輻射低。在鬧市區、樓盤小區，產業園區，都不難發現一座座箱式變電站不僅擠占鬧市黃金地面，而且錯落無序有煞風景。也許是環境美化的原因，司空見慣的箱式變電站在新的參照系里顯得真的有些蹩腳。隨著城市建設的發展，景觀型地埋式箱變應運而生。

地埋式箱變由地下式組合變壓器、全絕緣全密封緊湊式高壓柜、戶外高壓柜、戶外低壓柜、燈箱式低壓保護外殼組成，是在工廠預先裝配完成的地下變配電成套設備，亦可根據用戶需求增加燈箱式電纜分支箱和燈箱式高壓計量，地埋式箱變主要用于取代傳統土建形式變電站、歐式箱變、美式箱變，實現變電、配電功能的新型電力產品。

1.海拔高度：不超過1000m。

2.環境溫度：

周?chē)諝庾罡邷囟炔桓哂?40℃，最低溫度不低于-5℃，且24小時最高平均溫度不超過 +35℃。設備在高于以上環境溫度條件中使用時，應考慮降容使用。

3.相對濕度：

相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時，允許有較大的相對濕度（例：+20℃時為90%，但應考慮到由于溫度的變化，有可能偶爾會產生適度凝露）。

4.安裝傾斜度不超過3度，無經常性劇烈振動沖擊場所。

5.周?chē)諝鈶?yīng)無爆炸性、不受腐蝕性或可燃性氣體等明顯污染。

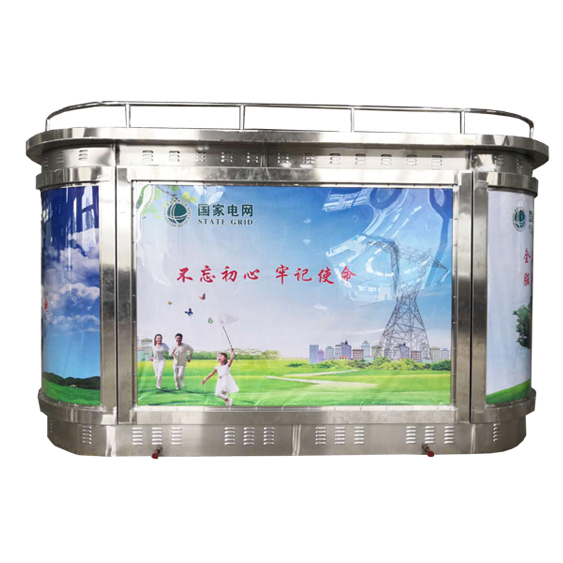

半埋式景觀箱式變電站（以下簡稱地埋式箱變）就是為了滿足上述領域的要求而設計開發的一種全新的電力成套設備，它是由地埋式變壓器和廣告燈箱形式的戶外成套開關設備兩部分組成的。地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的電力設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。作為常用景觀的廣告燈箱式的戶外開關設備是集廣告牌及戶外開關設備于一體的成套設備，它安裝在地面上，箱體內部為戶外高低壓配電柜，兩側為廣告燈箱，具有佳的視覺效果。

地埋式箱變與傳統箱變相比，具有以下顯著的優點：

高可靠性

地埋式箱變所選用的地埋式變壓器箱體采用全密封，高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式。保證了地埋式變壓器的防腐和密封能力。變壓器防護等級達到IP68，可浸沒在水中運行，可抵御洪澇災害，所有各項措施可保證地埋變20年的使用壽命，免維護、免檢修，有效提高了供電系統的可靠性。變壓器地坑基礎設計和制作時進行了防水及排水考慮，頂部通風孔具備有效的防雨防水功能，側部及底部用特種防水材料處理，滲水不能侵入，在底部安裝有受自動排水系統控制的潛水泵。

節能降耗

節能降耗已成為全社會的共識，地埋式箱變選用S11系列低損耗的地埋式變壓器產品，與普通變壓器相比，空載損耗低30%，負載損耗低15%。如果采用非晶合金鐵心的地埋式變壓器，其空載損耗可下降80%。由于地埋式箱變具有體積小（實際地表占有面積只有傳統歐變的1/3）、可最大限度地接近負荷中心安裝，可較大幅度地節省低壓出線電纜使用數量等特點，一定程度上起到了節能降耗的作用。

降低噪聲

眾所周知，箱式變電站對環境的影響最大的因素可以說是變壓器的噪聲。如果箱變安裝在離居民窗口較近時，在夜深人靜時其噪聲不可避免的會影響居民日常生活。而一旦將變壓器安裝在地下，其噪聲可以明顯下降，對居民的影響幾乎沒有。

美觀，與環境協調

傳統箱變占地面積較大，難以很好的與環境協調。而地埋式箱變因?yàn)樽儔浩靼惭b在地下，不影響周?chē)h(huán)境，安裝在地面的景觀型配電箱體積小，很容易與周?chē)h(huán)境相協調。

為客戶創造價值

地埋式箱變占地面積小。在住宅小區，不僅可以取代傳統的配電室，減少配電房的建設，而且可以安裝在小區路邊、綠化帶旁等，投資效益非常明顯。安裝在城市主干道、人口密集區、城區路燈及高速公路等場所的地埋式箱變，其地面上的大幅的廣告燈箱位將為客戶創造長期的廣告收益價值。

地埋式景觀箱式變電站應是通過型式試驗的成套開關設備，并符合如下主要標準：

JB/T10544-2006  《地下式變壓器》

GB/T17467-1998  《高壓/低壓預裝式變電站》
