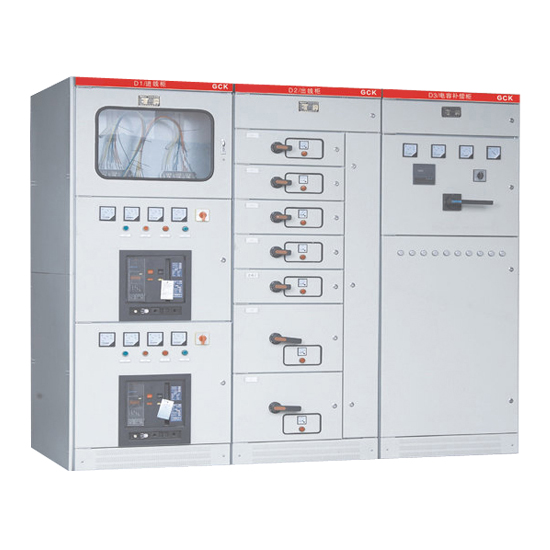

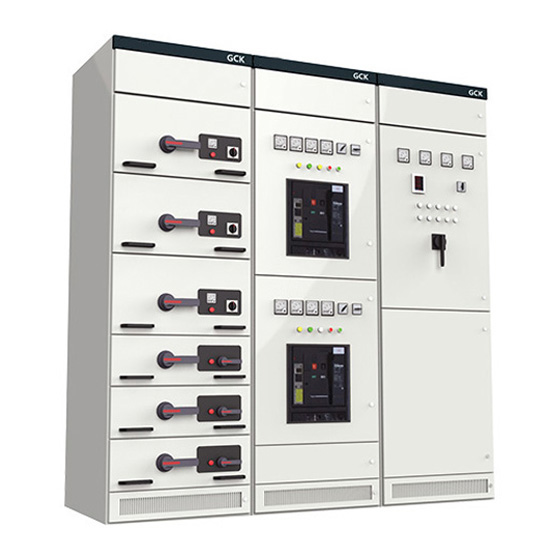

GCK低壓抽出式開關柜廣泛適用于發電廠、冶金軋鋼、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為交流三相四線或五線制、電壓380V、660V，頻率為50Hz、額定電流為5000A及以下的供電系統中的配電和電動機集中控制之用。

GCK是經過是組裝而成的高級型低壓開關柜，設計符合下列標準：

國家標準GB7251.1-2005《低壓成套開關設備》

國際標準IEC60439.1-1992《低壓成套開關設備和控制設備》

1.周圍空氣溫度不高于+40℃，不低于-5℃，在24 小時內平均溫度不高于+35℃；

2.相對溫度在最高溫度+40℃時不超過50％，在較低溫度時允許有較高的相對溫度，如+20℃時為90％；

3.空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃：

4.無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；

5.海拔高度不超過2000 米；

6.開關柜適用于以下溫度運輸和儲存：-25℃至+55℃，在短時間內( 不超過24小時) 不超過+70℃；

7.用戶對上述條件不能滿足時應與制造廠協商。

開關柜的分類

1.受電柜 2.母線聯絡柜 3.饋電柜 4.電動機控制柜 5.電源切換柜 6.功率因數補償柜

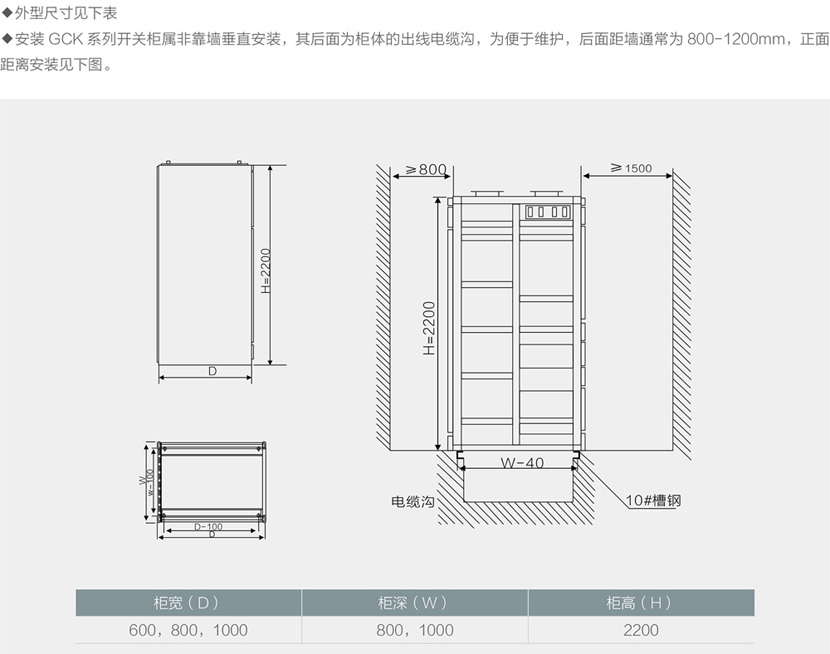

結構特點

GCK的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅，噴塑處理，通過螺釘緊固互相連接成基本柜架，在按需要加上門，檔板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的控制中心柜，本柜結構有下列特點：

柜架

柜架采用C型材組裝而成，柜架零件及專用配套零件由本公司配套供貨，保證柜體的精度和質量。

◇零部件的成型尺寸，開孔尺寸，設備間隔實行模數化(模數E=20mm下同)。

◇內部結構件采用鍍鋅處理。

◇柜體頂蓋為可拆卸式，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

◇柜架分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散。

功能單元( 抽屜部分)

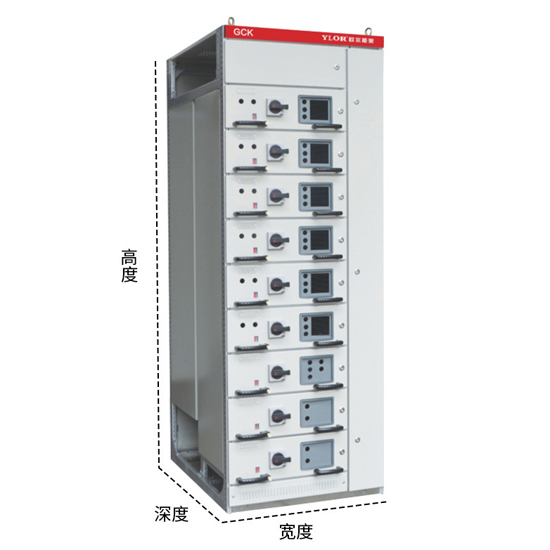

◇抽屜單元高度模數為200mm，分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A及以下。(外型見上圖)。

◇每臺MCC柜最多能安裝9個1單元的抽屜或18個1/2 單元的抽屜。

◇操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。

◇抽屜的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。

◇功能單元背面具有主電路進出線插頭、輔助電路二次插頭。

◇功能單元隔室采用金屬隔板隔開。

◇抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。

◇GCK抽屜推進機構采用螺旋軌跡沿定位件運動方式，實現功能單元推進抽出，在功能單元推進和抽出過程中，實現三位置顯示和機械聯鎖并配有微動開關，試驗位置時可進行電氣聯鎖。

1.額定絕緣電壓660V/1000V

2.額定工作電壓400V/660V

3.輔助電路額定工作電壓：交流380V、220V，直流110V、220V

4.母線額定電流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A

5.母線額定短時耐受電流：50kA、80kA( 有效值)1 秒

6.母線額定峰值耐受電流：105kA/0.1s、140kA/0.1s、176kA/0.1s

7.分支母線額定電流：630A、1000A、1250A、1600A

8.分支母線額定短時耐受電流：30kA、50kA( 有效值)1 秒

9.分支母線額定峰值耐受電流：63kA、105kA/0.1s

10.外殼防護等級：IP30、IP40

11.母線設置：三相四線制、三相五線制

12.操作方式：就地、遠方、自動
